TX系列風向傳感器接線、維護及使用說明書  V1.00

安裝使用傳感之前，請仔細閱讀本說明書，以便正確地使用和維護。

一、概述：

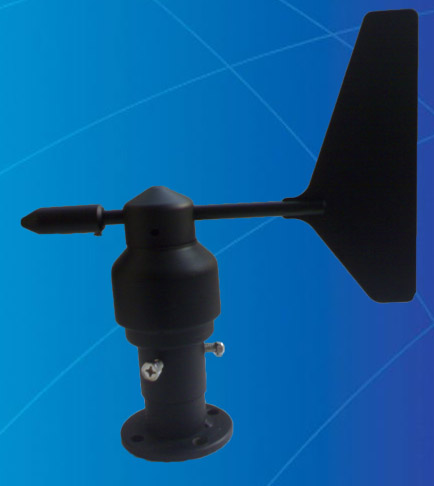

TX系列風向傳感器，外型小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得外部環境信息，殼體采用優質鋁合金型材，外部進行電鍍噴塑處理，具有良好的防腐、防侵蝕等特點，能夠保證儀器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站、船舶、 碼頭、養殖等環境的風速測量。

二、產品特點：

    1.體積小、重量輕，便于野外攜帶和組裝。

    2.系統采用低功耗環保節能設計和數字處理技術，檢測精度高。

    3.量程寬，穩定性好。

    4.數據信息顯示線性度高，信號傳輸距離長，抗外界干擾能力強。

    5.結構設計合理，可準確定位。

三、產品參數：

    輸出：4-20MA模擬電流  三線制

    量程：8方位    (8方位   16方位  360度角    可訂制各類）

    供電電壓：默認24V DC供電

    使用環境：-20℃~+55℃，相對濕度35-85百分比非凝結

    啟動風力： ≤0.8m/s

    安裝方式：法蘭式

    適用場所：戶外

四、安裝方式

采用法蘭安裝，螺紋法蘭連接使風向傳感器下部管件牢牢固定在法蘭盤上，底盤Φ65mm，在Φ50mm的圓周上開四個均Φ6mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器保持在最佳水平度，保證風向數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。
